真空釬焊爐
產品結構:

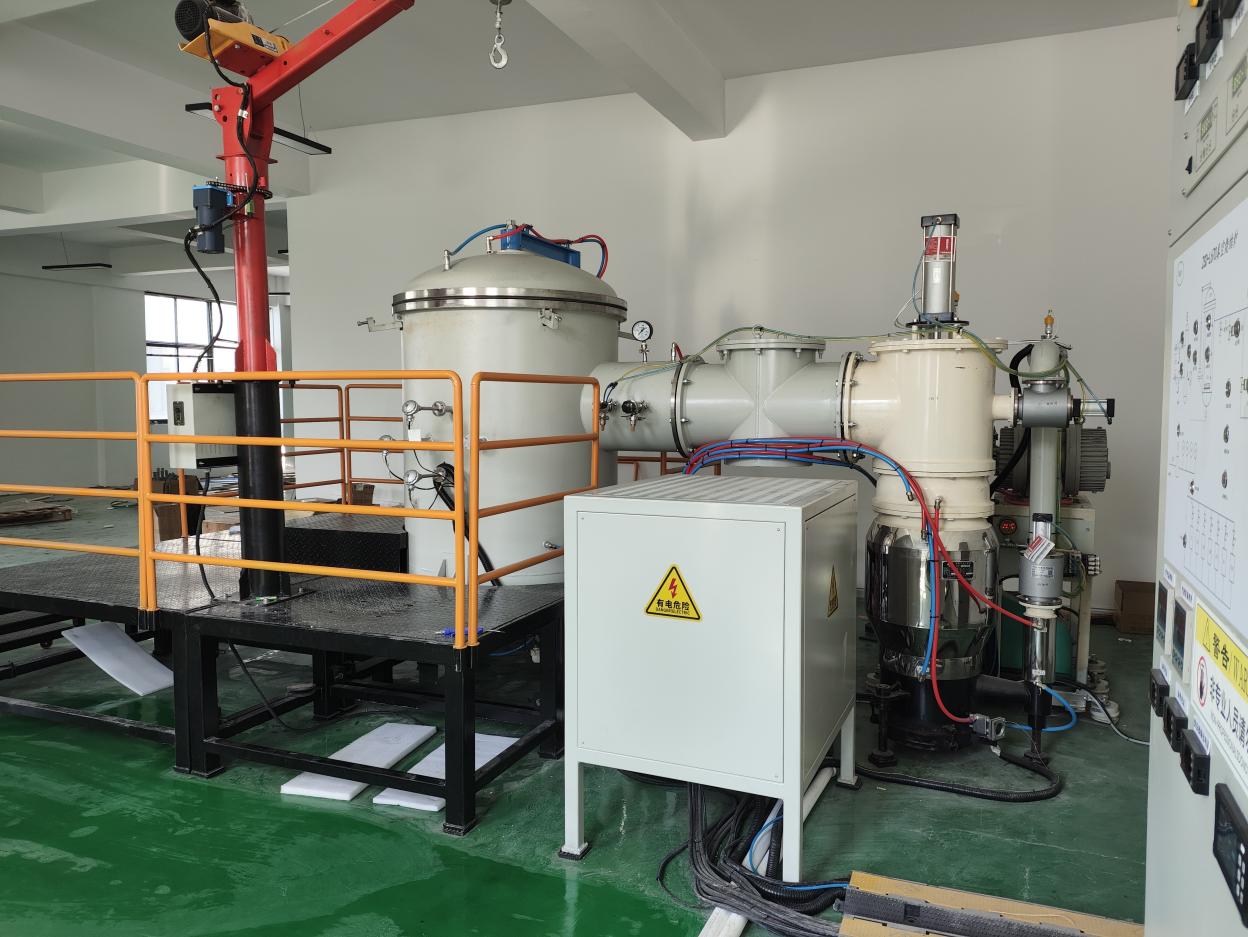

真空釬焊爐主機為臥式或立式、單室結構,由真空腔體、加熱室、真空系統、充氣系統、氣動系統、水冷系統,含氧量檢測系統,電氣控制系統等組成。
真空系統本設備由擴散泵+機械泵,冷阱,電磁充氣閥,高真空擋板閥,真空法蘭,金屬波紋管,真空管道,復合真空計等組成高真空機組
充氣系統可通任何惰性氣體由大通徑充氣閥,氣罐,分壓系統,自動充氣閥、手動充氣閥、電磁閥、集氣管道等組成。
水冷系統:由冷卻水分水裝置,通過其連接管及附件與設備中相對應的管接頭連接,構成全套設備的水冷系統。
應用范圍:
真空釬焊工藝是真空環境下,把熔點比基體金屬低的釬料,放置在兩工件之間的微小間隙產生的毛細管吸力作用下的金屬間隙,從而形成焊縫的焊接方式。
產品特點:
采用真空釬焊工藝的優點如下:
1、真空釬焊時加熱溫度較低,因此對燒結金屬的物理化學性能不發生影響或影響很小。
2、可將復雜零件的千萬條焊縫一次焊成。
3、零件的變形量小,容易保證組合件的尺寸。
4、真空狀態下加熱容易去除工件表面的油脂和氧化膜等,提高工件的表面光亮度。
5、釬焊和熱處理可同時進行。
6、鑄炬生產的真空釬焊爐以金屬加熱器為主,配置金屬隔熱屏,放氣量小,保證良好的真空性能。工作溫度從300℃~1100℃,常規型釬焊爐真空等級最高為10-4Pa,小型爐可達10-5Pa。加熱系統采用多區控溫,保證了爐內工作區的溫度均勻性??捎糜诠ぜ匿X釬焊、銀釬焊、銅釬焊、錳釬焊、鎳釬焊。
爐型 |
有效區尺寸 |
額定爐溫(℃) |
裝爐量 |
總功率(kW) |
立式 |
φ1200×1200 |
1200 |
1000 |
320 |
φ1000×1000 |
1200 |
400 |
165 |
|
φ800×800 |
1200 |
200 |
135 |
|
臥式 |
1200×800×800 |
1200 |
1000 |
320 |
900×600×600 |
1200 |
400 |
165 |
|
750×500×500 |
1200 |
200 |
135 |
|
600×400×400 |
1200 |
100 |
95 |
|
500×300×300 |
1200 |
50 |
80 |
